要破解硬质合金烧结中的“脱碳渗碳”品质波动，核心思路是从“事后检验”转向“全过程精准控制。这需要从原料、脱脂、烧结气氛到冷却，建立一套环环相扣的控制体系。

脱碳（出现η脆性相）和渗碳（析出游离石墨）的根本原因都是合金中的碳含量偏离了目标的两相区（WC+Co）。波动往往源于原料、气氛、温度等因素的微小变化被放大。

以下是破解这一难题的系统性技术路径：

根源分析：波动从何而来？

品质波动通常由以下几种因素的叠加引起：

原料与工艺波动：WC粉的碳含量偏差、氧化物杂质、炭黑品质不稳定、混料不均匀等都会成为波动的源头。

脱脂环节失控：脱脂阶段（尤其是氢气脱蜡）的升温速率和气体流量控制不当，会导致粘结剂残留或碳的异常消耗，为后续埋下隐患。

烧结气氛管理粗放：气氛中的氧、水分、氢气比例失衡，会直接导致脱碳；而CH₄或CO含量过高，则会导致表面渗碳。

温度与时间失配：温度过高（>1450℃）或保温时间过长加剧WC分解和碳挥发；温度过低（<1350℃）可能导致反应不完全。烧结方式的选择（如传统氢气烧结）本身可能因炉温控制和气氛均匀性问题而引入波动。<>

破解之道：系统性控制策略

1. 前端预控：主动调控原料与压坯状态

预氧化处理：对于大尺寸或易脱碳的产品，可在烧结前对压坯进行有控制的预氧化。通过在80-240℃的空气环境中保温，让压坯表面形成可控的氧化层，在后续烧结中通过碳氧反应精准消耗多余的碳，实现“削峰填谷”，能显著提升批次间碳势的稳定性。

源头“加碳”：对于微波烧结等特殊工艺，或原料碳含量偏低时，一个直接有效的方法是提高原料的配碳量，提前补偿烧结过程中的碳损失。

2. 过程精控：分阶段精确调碳

优化脱脂曲线：在氢气脱脂阶段，采用阶梯式升温。例如，在300-320℃保温，再于450℃和600℃分段保温，配合精确的氢气流速，确保粘结剂（如石蜡）缓慢、彻底地分解和排出，避免碳残留或过度反应。

分段控制烧结气氛：这是破解波动的关键。

低温修正段 (600-1000℃)：在此阶段通入贫碳气氛（如CH₄:H₂ = 1:99），利用甲烷的轻微渗碳作用，对脱脂后产生的碳偏差进行初步修正。高温精修段 (1000-1200℃)：进入液相烧结前，切换为碳势稍高的气氛（如CH₄:H₂ = 1.5-2.5:97.5-98.5），进行精确的碳量修正。通过调节H₂和CH₄的比值，可以精确控制反应方向（CH₄ ⇌ C + 2H₂），实现增碳或脱碳的平衡。

3. 设备与工艺升级：选择更稳定的烧结路线

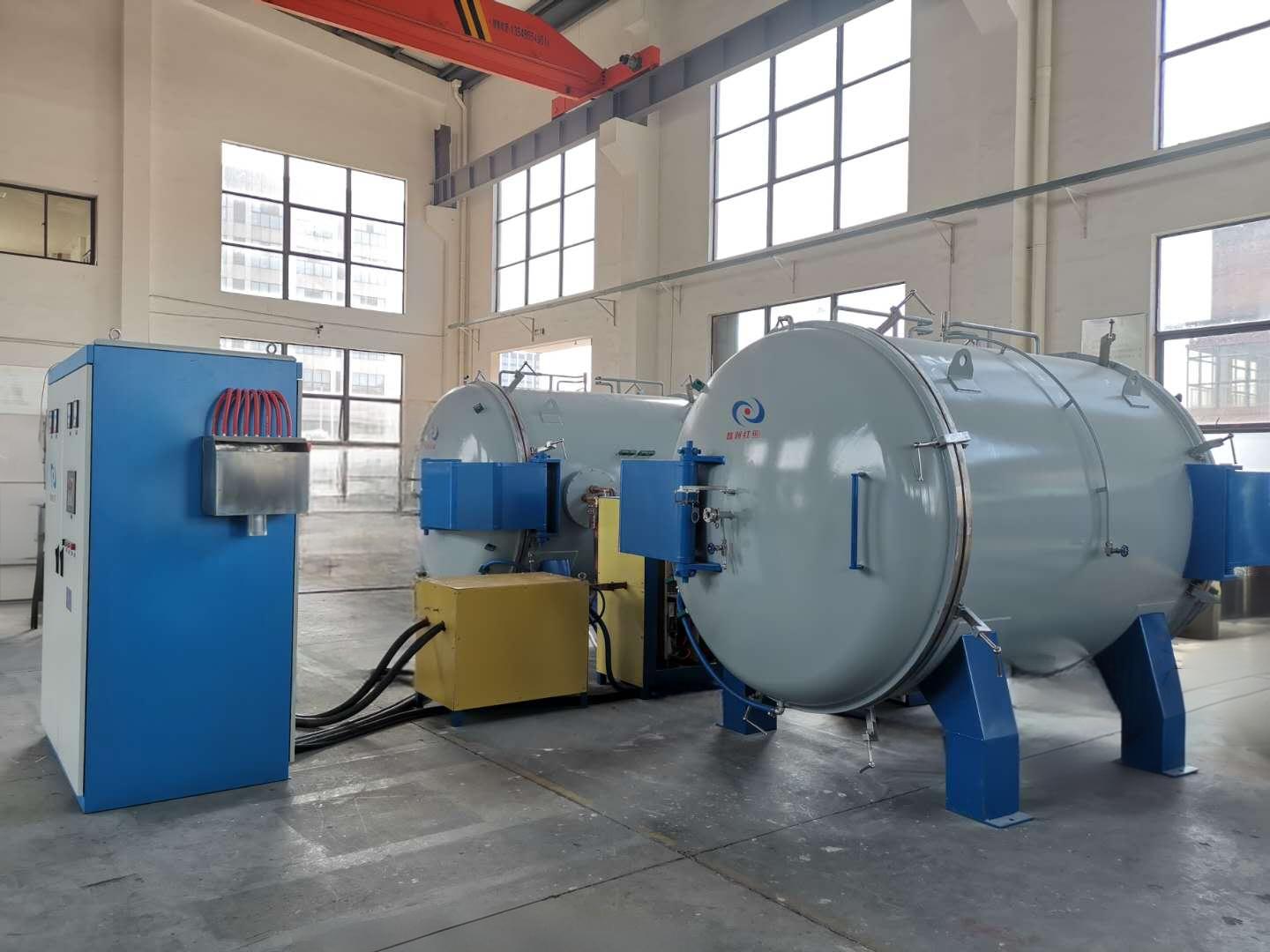

传统的氢气烧结炉因炉内气氛变化大，易导致产品渗碳或脱碳，是波动的常见来源。采用真空烧结或低压热等静压（烧结-HIP）能显著改善这一状况。真空环境能减少气相渗碳/脱碳作用，更好地控制合金碳含量和组织结构。后续的热等静压处理还能消除残余孔隙，溶解游离石墨，进一步提升产品一致性。
